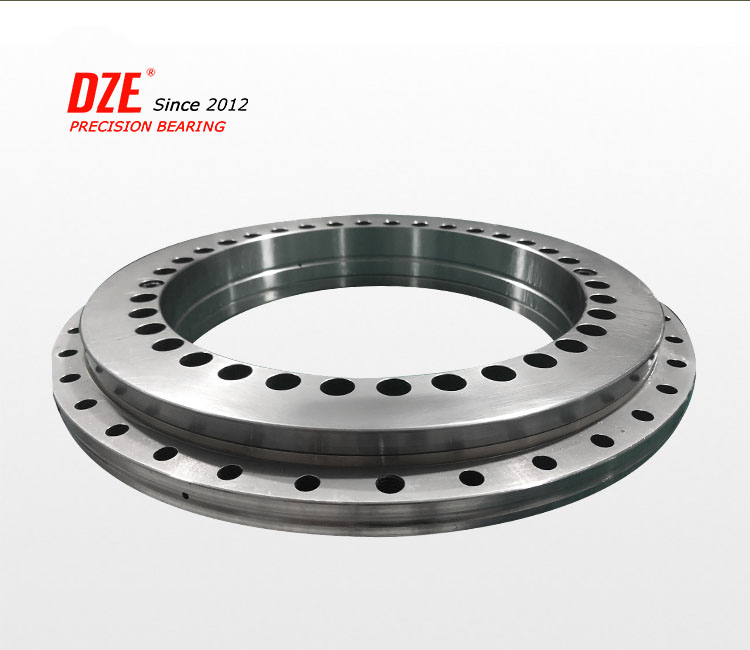

디제이(DZE) 롤러 회전 링은 롤링 베어링 기술 분야에서 세계적으로 유명한 프리미엄 제품입니다. 기계 요소는 여러 번 성능을 입증했습니다. 높은 하중 지지 용량, 광범위한 응용 분야를 특징으로 하며 매우 비용 효율적입니다. 설계로 인해 단일 베어링이 방사형, 축 방향 및 틸팅 모멘트 하중을 안정적으로 지지할 수 있습니다. 따라서 많은 경우 방사형 및 축 방향 베어링의 조합으로 구성된 베어링 배열을 단일 베어링으로 교체할 수 있습니다. 일부 경우 인접한 구조 설계 및 베어링 조립에 필요한 비용과 작업을 크게 줄입니다.
롤러 베어링 회전 링은 양쪽이 밀봉되어 있고, 고품질 그리스로 윤활 처리되고, 그리스 니플을 통해 재윤활 처리되며, 특히 설치가 쉽습니다. 롤러 회전 링은 기어 이빨 없이 제공되거나, 간단한 구동 솔루션의 경우 외부 또는 내부 기어 이빨이 있는 형태로 제공됩니다.
디제이(DZE) 선회 링은 4점 접촉 베어링과 크로러 베어링 선회 링으로 설계되었습니다.
DZE는 광범위한 응용 분야에 사용할 수 있는 다양한 크기의 고품질 회전 링을 고객에게 제공합니다. 크기는 외경 1.5인치(50mm)에서 8피트(3m)까지 다양합니다. 응용 분야 회전 링은 볼 베어링, 크로스 롤러 베어링, 외륜의 외부 이빨, 내륜의 내부 이빨 또는 이빨 없이 제공됩니다.
드라이브 피니언과 유압 모터는 필요에 따라 적절한 회전 링과 맞물릴 수 있습니다. 단일 및 이중 행 회전 링은 다양한 로딩 애플리케이션을 수용하기 위해 제공됩니다. 비시장 표준 링의 경우, 당사 엔지니어 팀은 고객과 협력하여 필요한 성능에 따라 맞춤형 회전 링을 제공합니다.
부품 번호 | 개요 치수 및 무게 | 장착 구멍 | 순간 평가 | |||||||||
아웃터 링 | 내부 링 | |||||||||||
디 | 디 | 디1 | 디에프 | 디1 | G (킬로그램) | 그것 | 아니요 | 저것 | ~에 | 저것 (한국어) | ||
리드즈 20 0311-L | 418 | 204 | 353 | 311 | 269 | 19 | 390 | 8 | 232 | 12 | 140 | |
리드즈 20 0414-L | 518 | 304 | 456 | 414 | 372 | 23.8 | 490 | 8 | 332 | 12 | 156 | |
리드즈 20 0544-엘 | 648 | 434 | 586 | 544 | 502 | 31.5 | 620 | 10 | 462 | 14 | 174 | |
리드즈 20 0644-L | 748 | 534 | 686 | 644 | 602 | 36.5 | 720 | 12 | 562 | 16 | 185 | |
리드즈 20 0744-L | 848 | 634 | 786 | 744 | 702 | 42.5 | 820 | 12 | 662 | 16 | 195 | |
리드즈 20 0844-L | 948 | 734 | 886 | 844 | 802 | 52 | 920 | 14 | 762 | 18 | 205 | |
리즈 20 0944-L | 1048 | 834 | 986 | 944 | 902 | 58 | 1020 | 16 | 862 | 20 | 214 | |
리드즈 20 1094-L | 1198 | 984 | 1136 | 1094 | 1052 | 68 | 1170 | 16 | 1012 | 20 | 225 | |
허용 오차 | 0 | .040 | 참조 | 참조 | 참조 | 0.50 |
|
|
|
|
|
|
-0.50 | 0 |
|
|
|
|
| ||||||
베어링 모델 | 개요 치수 및 무게 | 장착 구멍 | 순간 평가 | 기어 데이터 | |||||||||||||
아웃터 링 | 내부 링 | ||||||||||||||||
디에이 | 디 | 디에프 | 디 | 디1 | 상표 | G (킬로그램) | 엘에이 | 아니요 | 저것 | ~에 | 칼슘(한국어) | 이빨 형태 | 디그만큼 | 중 | 와 함께 | 에프지(파운드) | |
리즈 01-314-L | 403.5 | - | 314 | 204 | 269 | 나타나다 | 23 | 355 | 10 | 232 | 12 | 140 | FS | 395 | 5 | 79 | 5,260 |
리즈 01-414-L | 503.3 | 480 | 414 | 304 | 372 | 나타나다 | 31 | 455 | 10 | 332 | 12 | 156 | FS | 495 | 5 | 99 | 5,650 |
리드즈 01-544-L | 640.3 | - | 544 | 434 | 502 | 나타나다 | 42.5 | 585 | 14 | 462 | 14 | 175 | FS | 630 | 6 | 105 | 5,700 |
리즈 01-644-L | 742.3 | - | 644 | 534 | 602 | 나타나다 | 49.5 | 685 | 16 | 562 | 16 | 185 | FS | 732 | 6 | 122 | 5,740 |
리드즈 01-744-L | 838.1 | - | 744 | 634 | 702 | 나타나다 | 55.5 | 785 | 18 | 662 | 16 | 195 | FS | 828 | 6 | 138 | 7,580 |
리드즈 01-844-L | 950.1 | - | 844 | 734 | 802 | 나타나다 | 66.5 | 885 | 18 | 762 | 18 | 205 | FS | 936 | 8 | 117 | 7,620 |
리드즈 01-944-L | 1046.1 | - | 944 | 834 | 902 | 나타나다 | 72.5 | 985 | 20 | 862 | 20 | 215 | FS | 1032 | 8 | 129 | 7,620 |
리즈 01-1094-L | 1198.1 | - | 1094 | 984 | 1052 | 나타나다 | 84.5 | 1135 | 22 | 1012 | 20 | 225 | FS | 1184 | 8 | 148 | 7,680 |
베어링 모델 | 개요 치수 및 무게 | 장착 구멍 | 순간 평가 | 기어 데이터 | |||||||||||||
아웃터 링 | 내부 링 | ||||||||||||||||
디 | 디1 | 디에프 | 디 | 디1 | 상표 | G (킬로그램) | 엘에이 | 아니요 | 저것 | ~에 | 칼슘(한국어) | 이빨 형태 | 디그만큼 | 중 | 와 함께 | 에프지(파운드) | |
리드즈 03-314-L | 418 | 353 | 314 | 225 |
| 나타나다 | 21 | 390 | 8 | 275 | 12 | 140 | FS | 235 | 5 | 47 | 5,560 |
리드즈 03-414-L | 518 | 456 | 414 | 3254 |
| 나타나다 | 28 | 490 | 8 | 375 | 12 | 156 | FS | 335 | 5 | 67 | 5,650 |
리드즈 03-544-L | 648 | 586 | 544 | 444 |
| 나타나다 | 39 | 620 | 10 | 505 | 16 | 175 | FS | 456 | 6 | 76 | 5,700 |
리드즈 03-644-L | 748 | 686 | 644 | 546 |
| 나타나다 | 46 | 720 | 12 | 605 | 18 | 185 | FS | 558 | 6 | 93 | 5,740 |
리드즈 03-744-L | 848 | 786 | 744 | 648 |
| 나타나다 | 52 | 820 | 12 | 705 | 20 | 195 | FS | 660 | 6 | 110 | 7,580 |
리드즈 03-844-L | 948 | 886 | 844 | 736 |
| 나타나다 | 62 | 920 | 14 | 805 | 20 | 205 | FS | 752 | 8 | 94 | 7,620 |
리드즈 03-944-L | 1048 | 986 | 944 | 840 |
| 나타나다 | 68 | 1020 | 16 | 905 | 22 | 215 | FS | 856 | 8 | 107 | 7,680 |
리드즈 03-1094-L | 1198 | 1136 | 1094 | 984 |
| 나타나다 | 82 | 1170 | 16 | 1055 | 24 | 225 | FS | 1000 | 8 | 125 | 7,980 |
